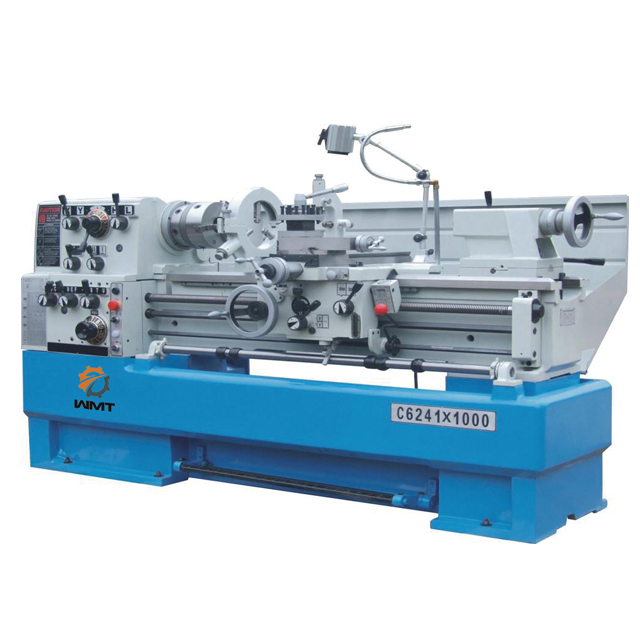

C6241
WMT
84581900
| Cantidad: | |
|---|---|
Descripción del producto
caracteristicas:
El sistema de husillo es de alta rigidez y precisión.
El diseño de la unidad principal está optimizado y los engranajes en el cabezal son rectificadas con precisión.
El ruido de la máquina es baja. No hay ninguna necesidad de engranajes de cambio.
La máquina puede girar alrededor de 200 tipos de métricas, Whitworth, módulo y D. P. hilos.
Un dispositivo de parada automática se usa para darse cuenta de la parada automática de la máquina de una determinada pieza de trabajo de longitud, que es dispositivo de pedal de frenado seguro y confiable proporcionando parada rápida y eficaz durante el funcionamiento.
Modelo | C6241 | C6246 | C6251 | C6256 | ||
Balancear sobre la cama | Φ410mm (16" ) | Φ460mm (18" ) | Φ510mm (20" ) | Φ560mm (22" ) | ||
Diametro sobre el carro | Φ220mm (8-13 / 16" ) | Φ270mm (10-3 / 4" ) | Φ300mm (11-7 / 8" ) | Φ350mm (13-3 / 4" ) | ||
Columpio en brecha | Φ640mm (25-1 / 8" ) | Φ690mm (27-1 / 8" ) | Φ738mm (29" ) | Φ788mm (31" ) | ||
Distancia entre centros | 1000mm / 1500mm / 2000mm/ 3000 mm (40"/ 60"/ 80"/ 120") | |||||
longitud válida de brecha | 165 mm (6-1 / 2" ) | 200 mm (8" ) | ||||
Ancho de la cama | 300 mm (11-13 / 16" ) | 350 mm (13-3 / 4" ) | ||||
nariz del husillo | D1-6 | D1-8 | ||||
diámetro interior del husillo | Φ58mm (2-1 / 4" ) | Φ80mm (3-1 / 8" ) | ||||
Taper de taladro del husillo | No.6 Morse | No.7Morse | ||||
Gama de revoluciones del husillo | 12 cambios, 25-2000r / min | 12changes25-1600r / min | ||||
Max.travel de carro superior | 128 mm (5" ) | 130 mm (5-1 / 8" ) | ||||
Max.travel de carro transversal | 285 mm (11-1 / 4" ) | 326mm (12-15 / 16" ) | ||||
Max.section de herramienta | 25 × 25 mm (1 "x 1") | |||||
hilo Pitch del tornillo de avance | 6mm o 4T.P.I. | |||||
alimentaciones longitudinales se extienden | (42 tipos)0.031-1.7mm / rev (0,0011 "-0,0633" / rev) | (35kinds)0.059-1.646mm / rev (0,0022 "-0,0612" / rev) | ||||
Cruz alimenta gama | (42 tipos)0.014-0.784mm / rev (0,00033 "-0,01837" / rev) | (35kinds)0.020-0.573mm (0,00048 "-0,01354") | ||||
roscas métricas oscilan | 41 clases, 0.1-14mm | 47kinds0.2-14mm | ||||
hilos Inch oscilan | 60 tipos, 2-112T.P.I. | 60kinds2-112T.P.I | ||||
emplazamientos diametral oscilan | 50 tipos, 4-112DP | 50kinds4-112D.P. | ||||
emplazamientos módulo de grupos | 34 tipos, 0.1-7MP | 39kinds0.1-7M.P. | ||||
Dia. del manguito del contrapunto | Φ60mm (2-5 / 16" ) | Φ75mm (3" ) | ||||
Viaje de la manga de contrapunto | 128 mm (5" ) | 180 mm (7" ) | ||||
Taper del manguito del contrapunto | No.4 Morse | No.5Morse | ||||
Potencia del motor principal | 5,5 kW (7.5HP) 3PH | 7,5 kW (10HP) 3PH | ||||
Poder de la bomba de refrigerante | 0,1kW (1 / 8HP) 3PH | |||||
Dimensión total (L x W x H) cm | 220/275/325 x 108 x 137 | 290/340 × 112 × 143 | ||||
Tamaño del embalaje (L x W x H) cm | 225/280/330 × 112 × 162 | 296/346 × 113 × 182 | ||||
Peso neto(kg) | 1670/1920/2070 | 1720 / 1970k2120 | 2335/2685 | 2370/2720 | ||
Peso bruto(kg) | 1980/2265/2450 | 2045/2330/2515 | 2700/3070 | 2740/3110 | ||
Accesorios estandar:
3 mordaza de sujeción 200 mm
4 mordaza de sujeción 250 mm
sistema de refrigeración
luz de trabajo
Freno
Descanso tranquilo
siga resto
indicador de cambio de línea
Cambio de marchas establecen
caja de herramientas y la herramienta
